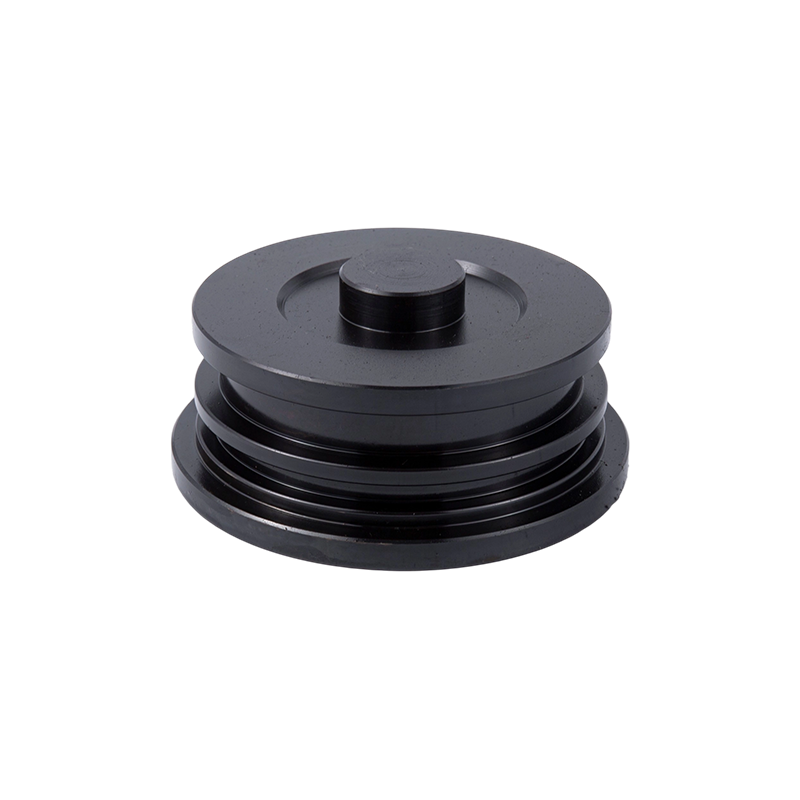

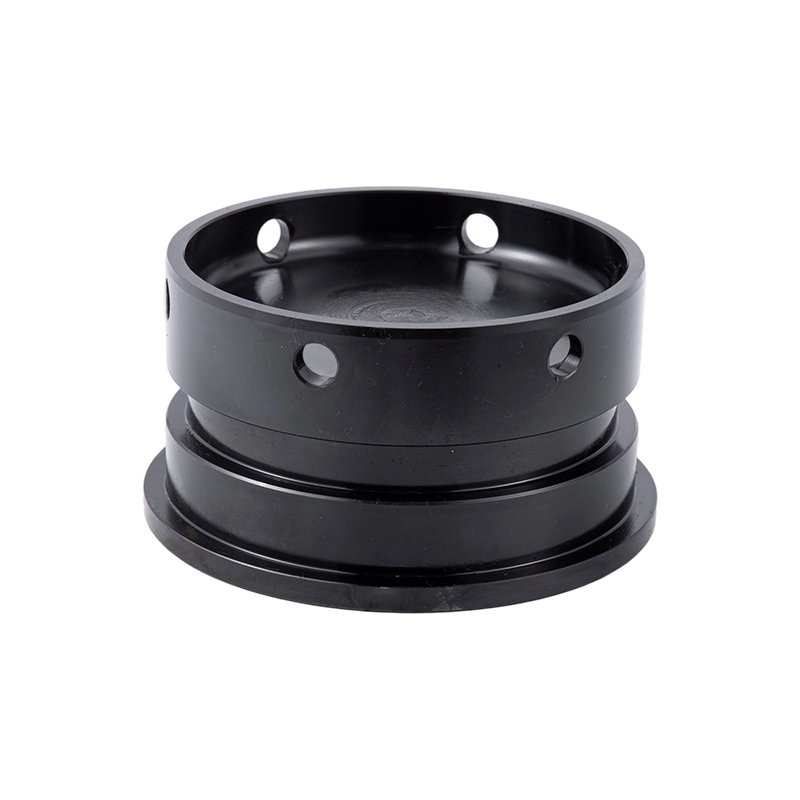

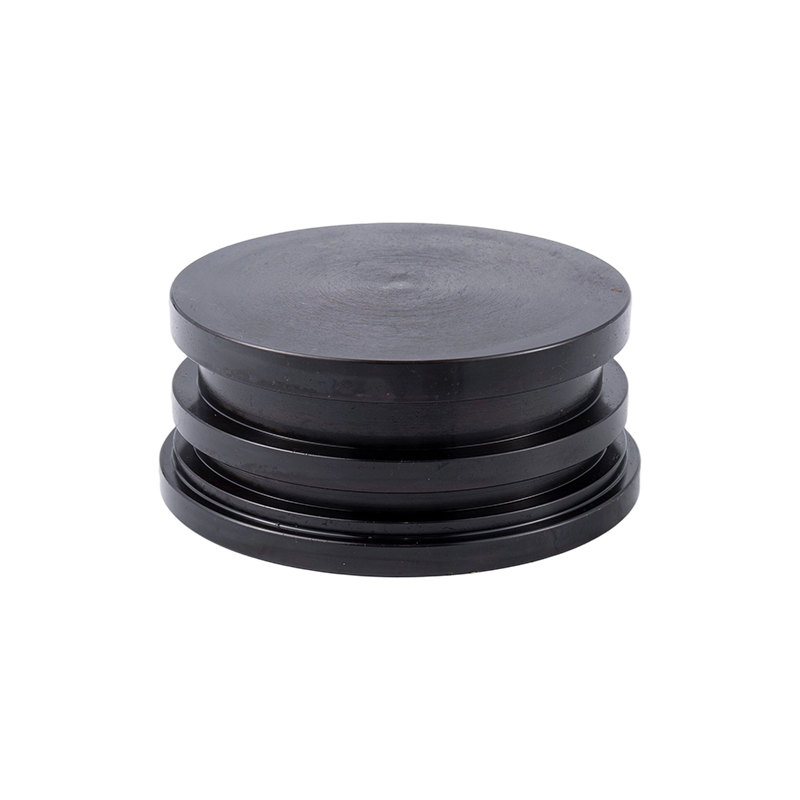

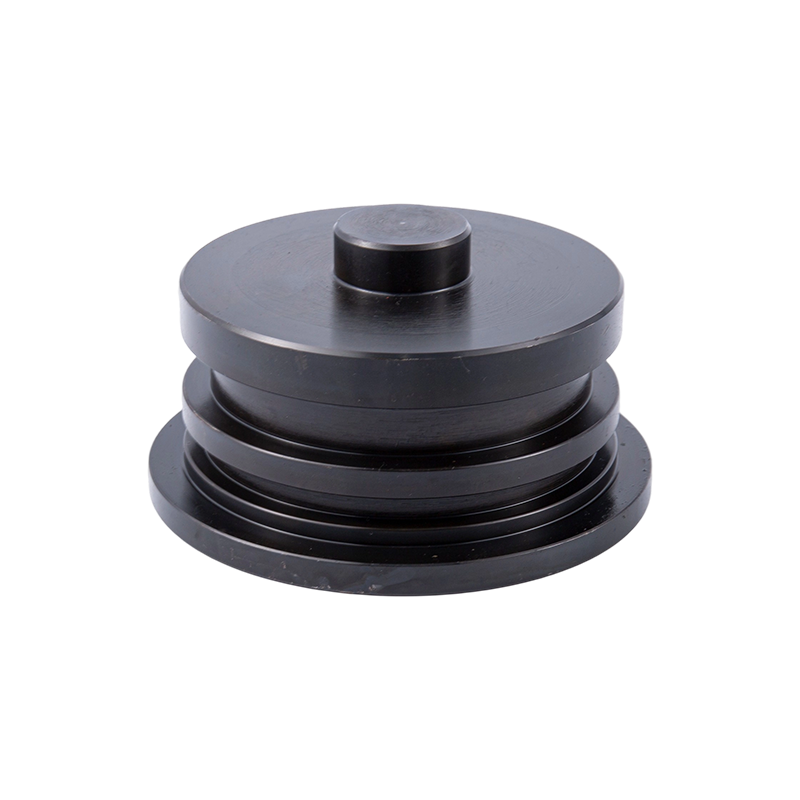

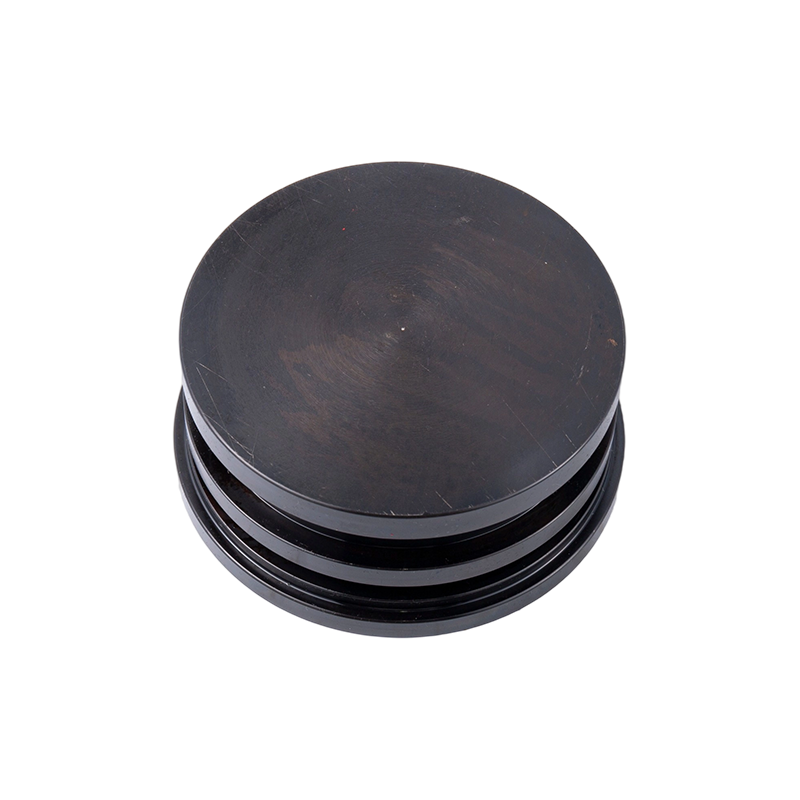

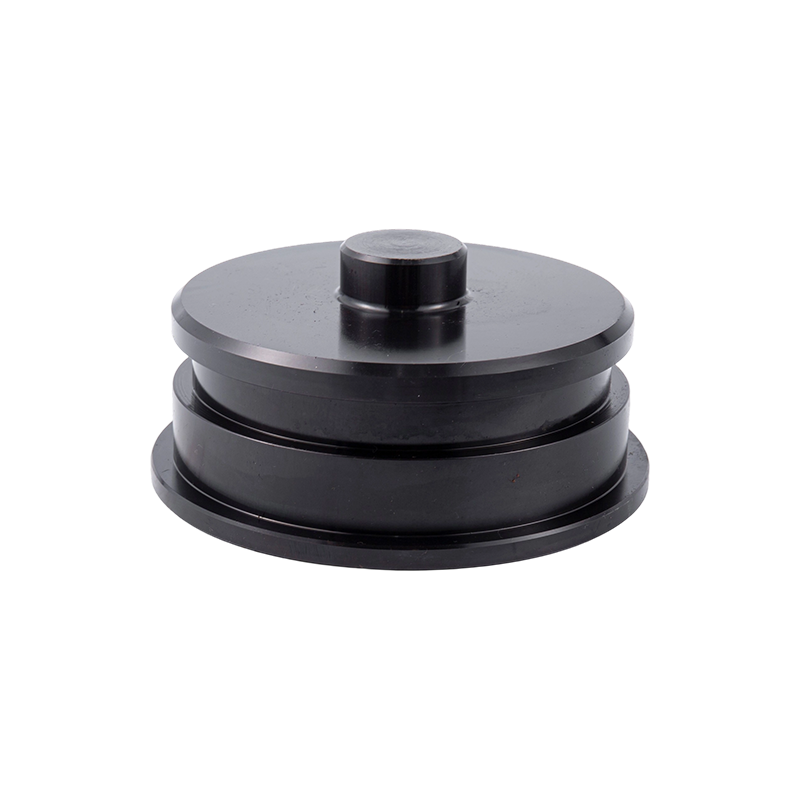

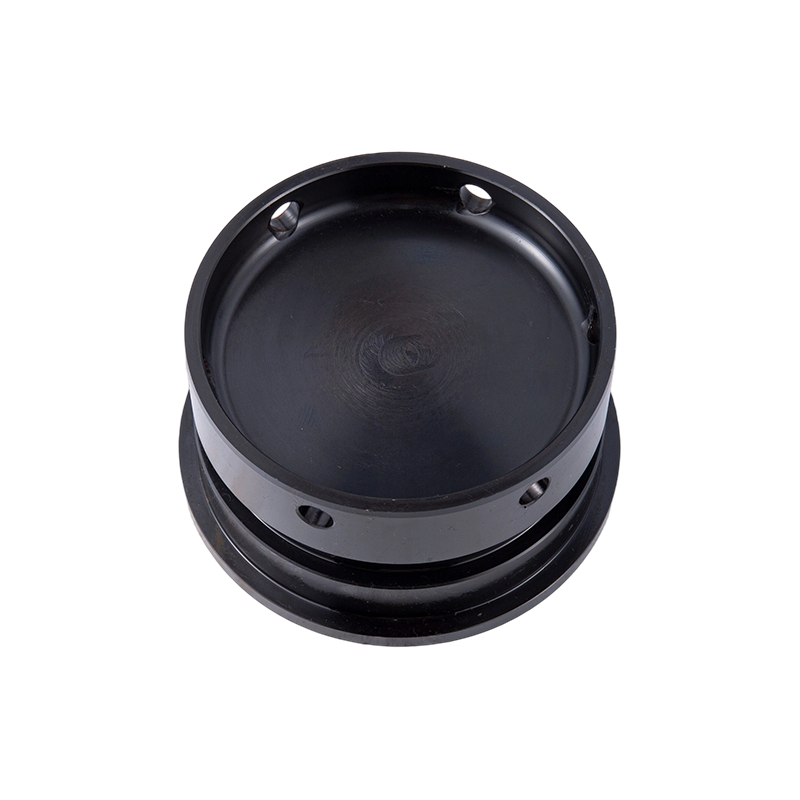

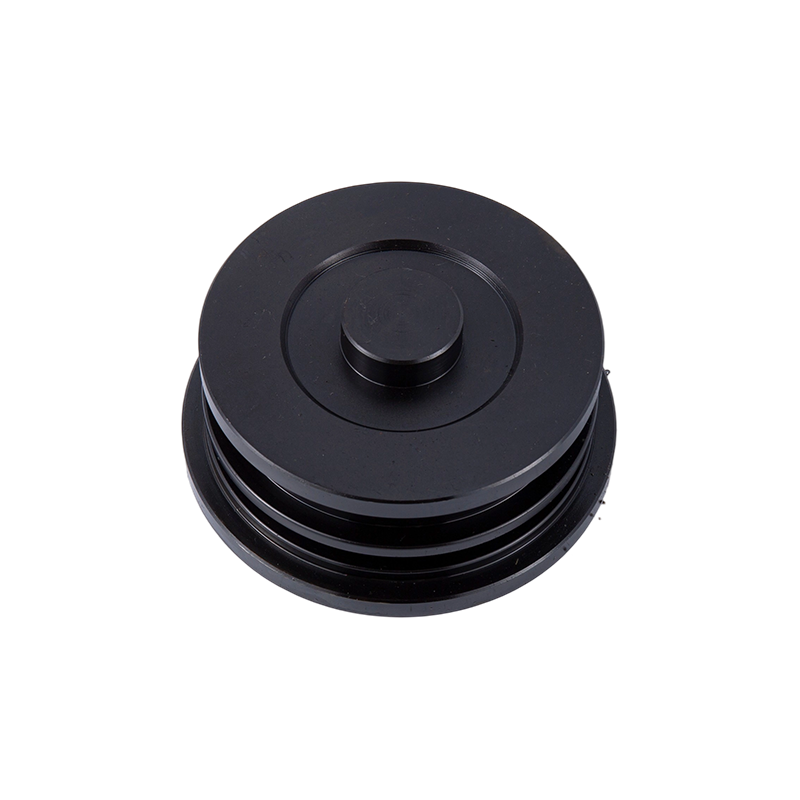

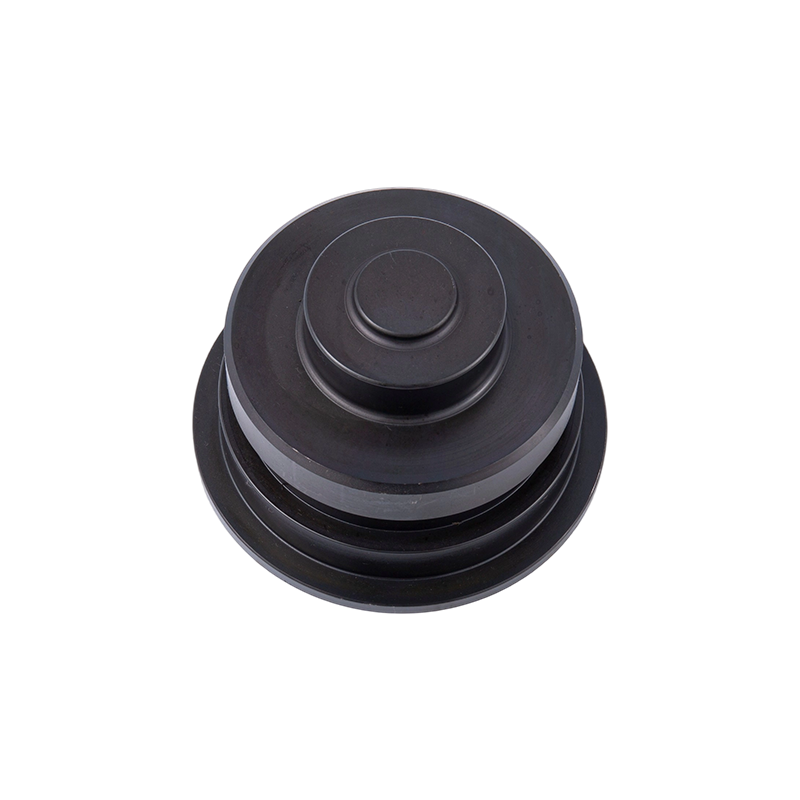

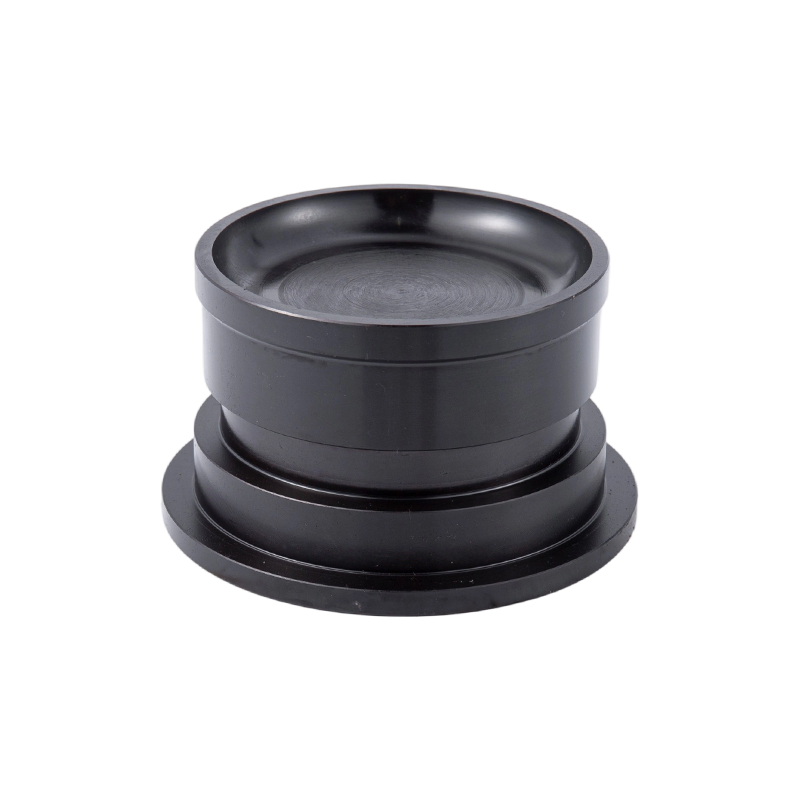

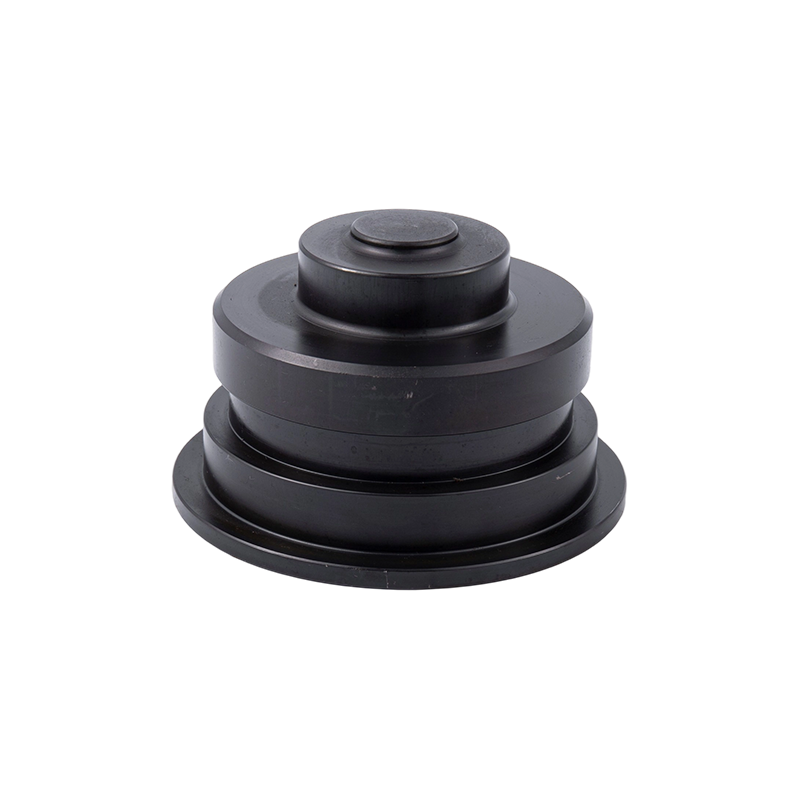

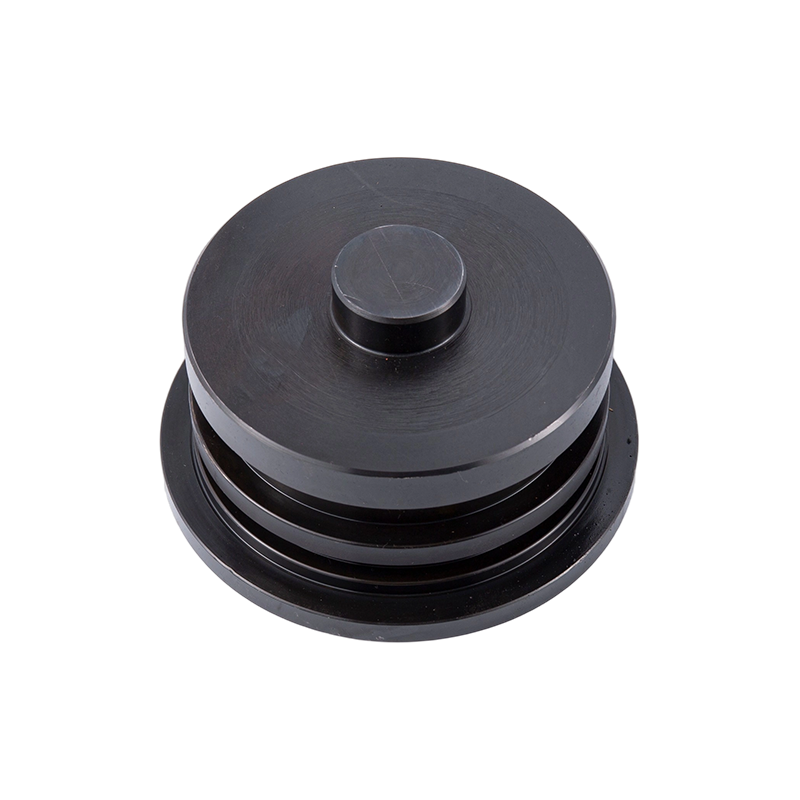

Cubierta de descarga/cubierta de succión de la bomba de fractura

La cubierta de descarga de la bomba de fractura y la cubierta de succión de la bomba de fractura son componentes clave para garantizar el funcionamiento eficiente del cuerpo de la bomba. Están ubicados a ambos lados de la entrada y salida del cuerpo de la bomba, respectivamente, y desempeñan un papel importante en el sellado, guía y protección de los componentes internos. ​

La cubierta de descarga de la bomba de fractura está conectada a la tubería de descarga de la bomba de fractura y soporta directamente el impacto del fluido a alta presión. Su diseño debe cumplir con un rendimiento de resistencia a presiones extremadamente altas. Por lo general, está forjado con acero de aleación de alta resistencia y procesado con precisión para garantizar la planitud de la superficie de sellado. Se utiliza con sellos especiales (como juntas tóricas o anillos de sellado metálicos) para evitar fugas de fluido a alta presión. Además, la cubierta de descarga suele estar equipada con una estructura de guía de flujo para optimizar la dirección del flujo del fluido, reducir la pérdida turbulenta y mejorar la eficiencia de descarga del cuerpo de la bomba.

La ​cubierta de succión de la bomba Frac está conectada a la tubería de succión y su función principal es guiar el fluido de baja presión para que ingrese a la cámara de la bomba sin problemas. En comparación con la tapa de descarga, la tapa de succión está sujeta a una presión más baja, pero tiene requisitos estrictos en cuanto a sellado y fluidez. El diseño de su canal de flujo interno debe evitar una resistencia local excesiva para evitar la cavitación. Por lo general, adopta una estructura aerodinámica para reducir la pérdida de energía del fluido. En términos de material, la cubierta del extremo de succión está hecha principalmente de una aleación resistente a la corrosión para adaptarse al entorno del fluido de fracturación que contiene arena y aditivos químicos y extender la vida útil. ​

Ambos están conectados rígidamente al cuerpo de la bomba mediante pernos. Se debe garantizar una alineación precisa durante el montaje para evitar deformaciones debido a una fuerza desigual. Durante el mantenimiento, los puntos clave son la inspección del rendimiento del sellado y la evaluación del desgaste de la cubierta final. El reemplazo oportuno de sellos envejecidos o la reparación de superficies desgastadas puede reducir efectivamente el riesgo de falla de la bomba y garantizar el progreso continuo y estable de las operaciones de fracturación. Los accesorios de la caja de válvulas, varios modelos, se almacenan localmente y son intercambiables
